| HSS-Gravierstichel | HSS-1.3247 (Kobalt 8%) HSS-1.3207 (Kobalt 10%) |
| VHM-Gravierstichel | |
| VHM-Stäbe | K10/20 Feinkorn |
Formen

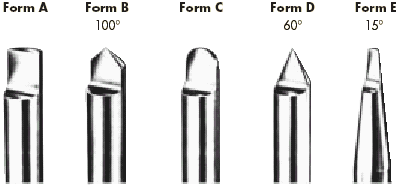

| HSS- und VHM-Gravierstichel |  |
| 2-Hälften Gravierstichel |  |

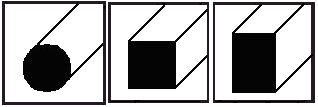

| VHM-Stäbe |  Bilder der versch. Formen rund, quadratisch und flach (rechteckig) jeweils in geschliffener und roher (ungeschliffen mit Schleifaufmaß) Ausführung |
| VHM-Stäbe roh |
VHM-Stäbe geschliffen |
Stichel HSS |
Stichel VHM |
2-Hälften Stichel | |
 |
|||||
| Durchmesser- toleranz |
Schleifaufmaß ca. 0,15 bis 0,33 mm | h6 | h7/h8 | h6 | h6 |
|
|||||
| Querschnitts- toleranz |
Schleifaufmaß ca. 0,15 bis 0,33 mm | h6 | ¬ | ¬ | ¬ |
|
|||||
| Längen- toleranz |
±2mm | ±2mm | ±2mm | ±2mm | ±2mm |
|
|||||
| Halbierungs- tiefe |
¬ | ¬ | 1x5mm x Ø |
bis 9mm 2x Ø ab 10mm 1,5x Ø | verstellbar durch Verschieben der beiden Hälften |
Selbstverständlich fertigen wir Sonderabmessungen bzw. andere Formen auf Anfrage.
Die verfügbaren Abmessungen und weitere Typen entnehmen Sie bitte unserem Katalog.
